大家好，我是你们的电气学姐。欢迎来到《专业电气学姐带你学》系列第二十八期。今天我们要聊的是电气领域中最基础、也最重要的设备之一——变压器。无论是家里的手机充电器，还是电网中的巨型电力变压器，它们的核心原理都离不开电磁感应。如果你是电气新手，这篇文章将带你彻底理解变压器的工作原理。
一、变压器是干什么的？
简单来说，变压器就是一种改变交流电压大小的电气设备。它能把高电压变成低电压（降压），也能把低电压变成高电压（升压）。为什么我们需要它？因为发电厂发出的电电压通常很高（比如10kV以上），传输到远方需要更高的电压（比如220kV、500kV）以减少线路损耗；而到了用户端，又必须降到安全电压（如220V/380V）才能使用。变压器就是实现这些电压转换的关键。
二、变压器的基本结构
一台最简单的变压器由两部分组成：
- 铁芯：由硅钢片叠压而成，作用是提供磁通路径，增强磁场耦合。
- 绕组：分为一次绕组（初级）和二次绕组（次级），通常由绝缘铜线或铝线绕制。
一次绕组接交流电源，二次绕组接负载。根据绕组数量，变压器还可分为双绕组、三绕组和多绕组变压器。

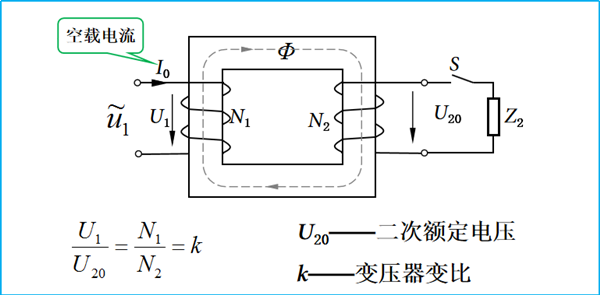

三、核心原理：电磁感应
变压器的工作建立在法拉第电磁感应定律之上。当一次绕组通入交流电时，会产生交变磁通，这个磁通沿着铁芯穿过二次绕组。根据电磁感应，二次绕组中就会感应出电动势。如果二次绕组接上负载，就会有交流电流输出。
关键技术点：
- 变压器只能变换交流电，不能变换直流电（直流电产生恒定磁通，无法感应电动势）。
- 理想变压器中，一次和二次的电压比等于匝数比：U1/U2 = N1/N2。其中U1、U2为电压，N1、N2为匝数。
- 电流比与匝数比相反：I1/I2 = N2/N1。
- 阻抗变换：Z1/Z2 = (N1/N2)²。
举个例子：如果一次绕组1000匝，接220V交流电，二次绕组500匝，那么二次电压就是110V。如果二次接一个110Ω的电阻，电流就是1A，一次电流就是0.5A（忽略损耗）。
四、变压器的损耗与效率
实际变压器并非理想，存在两种主要损耗：
- 铜损：绕组电阻发热产生的损耗，与电流平方成正比。
- 铁损：铁芯中的磁滞损耗和涡流损耗，与电压和频率有关。
为了减少涡流损耗，铁芯采用硅钢片叠压，片间绝缘。大型变压器还会用油循环散热。变压器效率通常很高，大型电力变压器可达99%以上。
五、常见变压器类型
- 电力变压器：用于输配电系统，容量大，电压等级高。
- 配电变压器：将10kV降至400V/230V，供居民和商业使用。
- 隔离变压器：一次和二次绕组物理隔离，用于安全隔离或抗干扰。
- 自耦变压器：一次和二次共用部分绕组，体积小、成本低，但绝缘要求高。
- 仪用变压器：如电流互感器、电压互感器，用于测量和保护。
六、新手容易混淆的点
- 变压器不能改变频率。输入50Hz，输出也是50Hz（忽略非线性失真）。
- 变压器变换的是电压和电流，不变换功率（理想情况下输入功率等于输出功率）。
- 变压器同名端（极性）很重要，接错可能导致短路或相位错误。
- 空载时二次电压接近理论值，带负载后电压会略微下降，因为内阻抗分压。
七、
变压器是电气工程的基石，它的原理建立在电磁感应之上。记住三个核心公式：电压比等于匝数比，电流比等于匝数反比，阻抗比等于匝数比的平方。掌握这些，你就迈出了理解电力系统的第一步。
下期预告：我们将深入讲解变压器的等效电路和参数计算，不见不散！
—— 专业电气学姐，陪你从新手到高手。
